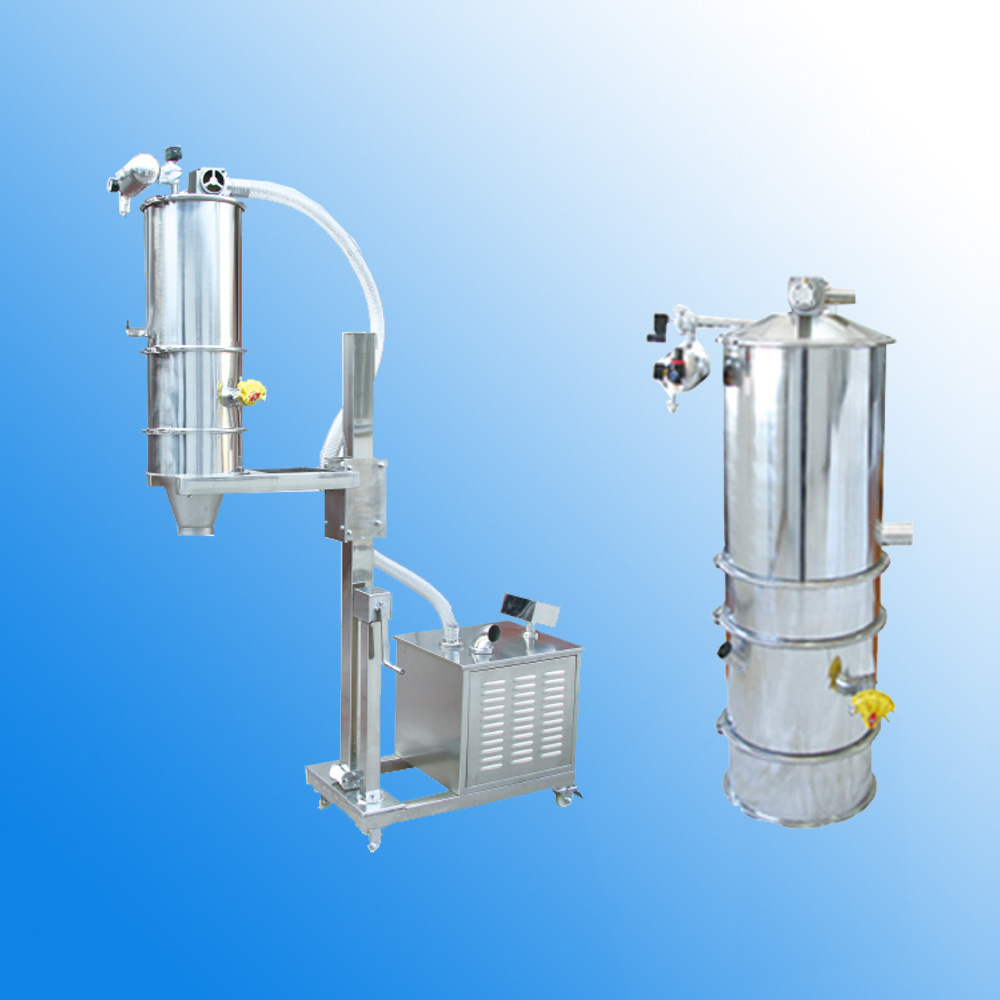

氣力輸送設備
分類：氣力輸送系統
描述：氣力輸送設備一.產品概述又稱氣流輸送，利用氣流的能量，在密閉管道內沿氣流方向輸送顆粒狀物料，是流態化技術的一種具體應用。氣力輸送裝置的結構簡單，操作方便，可作水平的、垂直的或傾斜方向的輸送，在輸送過程中還可同時進行物料的加熱、冷卻、干燥和氣流分級等物理操作或某些化學操作。二.結構組成組成:1:氣源部
氣力輸送設備
一.產品概述
又稱氣流輸送，利用氣流的能量，在密閉管道內沿氣流方向輸送顆粒狀物料，是流態化技術的一種具體應用。氣力輸送裝置的結構簡單，操作方便，可作水平的、垂直的或傾斜方向的輸送，在輸送過程中還可同時進行物料的加熱、冷卻、干燥和氣流分級等物理操作或某些化學操作。
二.結構組成
組成:1:氣源部分2:料封泵3:落灰斗及落灰管4:輸灰管道。
其中料封泵及落灰斗由生產廠負責。其余部分由用戶自配。料封泵由進氣部分、擴散混合室、出料部分組成。進氣部分由進氣調節閥、活動風管、調整機構、噴嘴等組成。擴散混合室由泵體、氣化裝置、上部落灰斗組成，出料部分由擴壓器(漸縮管、漸擴管)出灰短節組成。
三.工作原理
由氣源來的低壓空氣，經調節閥(或減壓閥)蝶式止回閥、活動風管、噴嘴進入泵體擴散室內，當粉狀或顆粒狀物料由落料斗落下進入噴嘴與擴壓器之間的高速氣流區時，即被吹散。加之底部氣化裝置的氣化作用，使物料氣化而成懸浮狀態。此后即被高速氣流送入擴壓器的漸縮管內，流經喉部擴散管，進入輸送管路，送至所要求的卸料點，即完成送料過程。
四.設備安裝
1、一般情況下，料封泵裝在料倉庫底比較合適，落料順暢。如果放不到庫底，置于旁邊亦可。但落料管斜角≥45°。如果裝在電除塵落灰斗下部，可以一斗一泵，亦可兩斗兩斜管一泵;特殊情況亦可四斗四斜管插入一臺料封泵中，但所有落灰斜管的斜度均應≥45°。
2、料封泵一般置于堅硬的水平地面上即可，無需打基礎安裝地腳螺栓，當風管,出料管連接好以后，即可投運。但要求進風管與泵管連接時應安裝一個撓性節頭。
3、料封泵的總高(包括料封泵灰斗)一般為3.5-4.5m，根據現場實際情況亦可適當變動。
4、料封泵放置出口方向，可根據現場情況而定，一般超向灰?guī)焖谖恢玫姆较驗橐?，或根?jù)管路的走向而定。
5、本裝置要求庫頂收塵器的氣體散放量應大于料封泵送料帶風總量。勿使庫內出現正壓情況，以免影響輸灰系統工作。
6、要求氣源、料封泵、輸灰管全系統密封良好，漏風率小于 0.2%。
