三通閥閥體有三個口，一進兩出，(左進，右和下出)和普通閥門不同的是底部有一出口，當內部閥芯在不同位置時，出口不同，如閥芯在下部時，左右相通，如閥芯在上部時，右出口被堵住，左和下口通。因為左口和右口不在一條水平線上。當高加緊急解列時，閥門關閉，給料走旁路。
基本結構：主要有箱體、翻板、擺桿、氣缸、行程開關等組成。

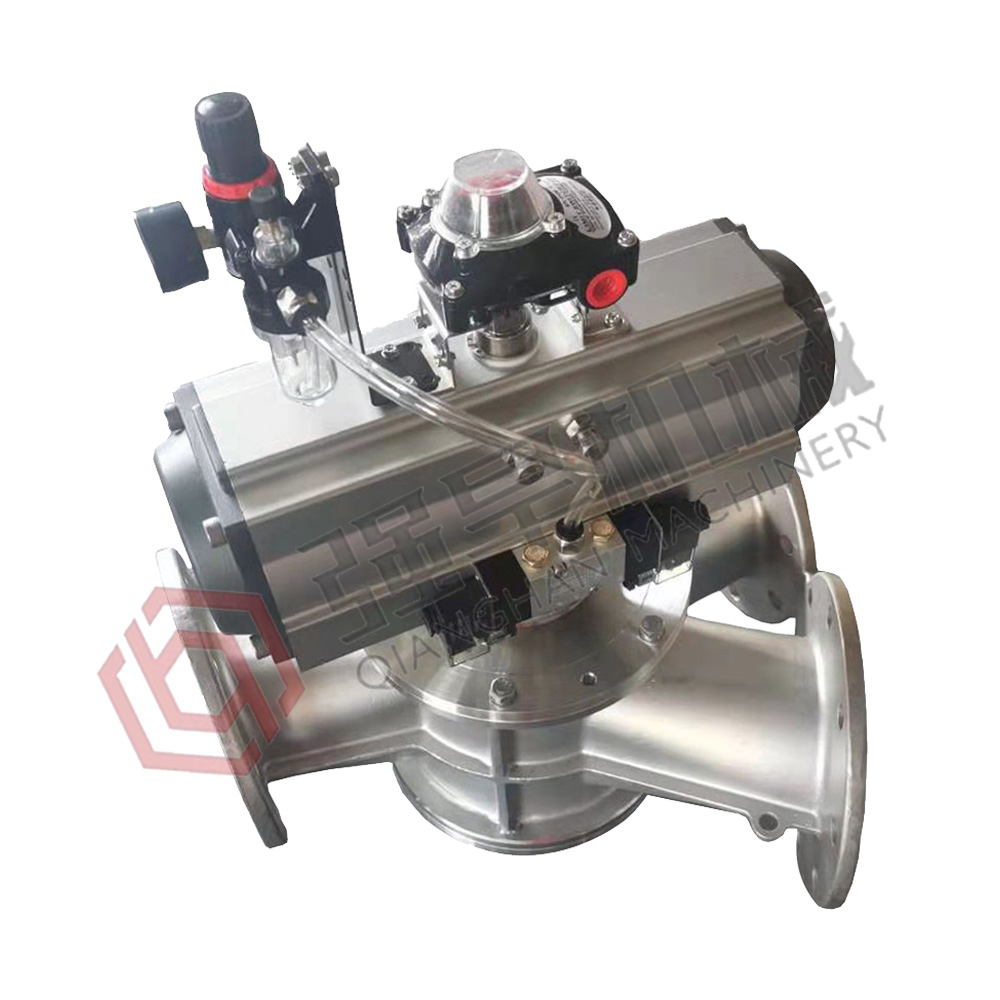

三通換向器、三通分流閥、粉料三通式換向閥、三通閥
結構性能

閥門的箱體是閥門的主體，要有足夠的剛度和強度，以保證與進料管和出料管的聯結和承受自重和物料重，因此由8—10mm厚的鋼板焊接而成，同時要保證翻板在其內不受刮、碰影響的翻轉，供物料通過。

翻板是關閉和開通物料流量的主要部件，因此要求有足夠的剛度、強度和耐磨性，因此選用8--14mm厚的鋼板制成，為了保證耐磨性，在閥門體內側板、翻板兩面襯掛耐磨性好的聚氨脂板或65Mn板，為了降低料流在翻板上的流速，在其上加橫檔板以降低流速，減少磨損。
使用與保養
三通閥在使用前，首先檢查其內部有無異物，卡刮翻板，氣源壓力應達到額定氣壓，管路應嚴密無泄漏，壓縮空氣應干凈，應有過濾器和油霧器，活塞桿、連桿應靈活自如。連接點螺栓、螺母不得有松動，氣缸不得有泄露，檢查行程開關控制的位置是否合適，如不正確應調整行程開關的位置。
三通換向閥、三通換向器、三通分流閥
